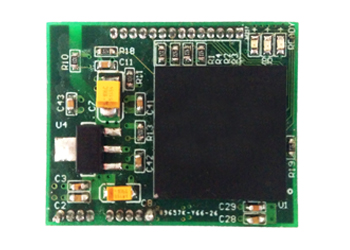

M系列板卡为多协议、统一版型、通用型IO板卡。专为自主开发具有P R O F I B U S通信功能的产品，提供嵌入P R O F I B U S - D P 从站通信接口。用户不需要了解P R O F I B U S开发技术，不需要购买P R O F I B U S开发系统；不需要自己编写G S D文件，可在短时间内完成开发具有自主知识产权的P R O F I B U S产品。
M系列板卡包括：DPV1-RSU、DPV1-U、PN-US、EIP-US
1、多协议统一版型、通用型。M系列可看作是OEM系列升级产品，具有版型统一、更小、多协议、低价格的优点。
2、多协议：目前有PROFIBUS-DP、PROFINET IO，计划中：ETHERNET/IP
3、提供GSD、EDD文件、DTM软件范例，提供定制GSD、EDD文件、DTM软件服务
4、统一版型尺寸42MM×50MM
5、统一用户接口DPRAM、UART、SPI
6、面向不同协议的评估板，带DTM演示。
7、评估板统一的外形尺寸，带显示屏、键盘；
一般技术指标：
1、面向产品行规，主要包括：变频器、电机保护、执行器、低压开关保护
2、基于PROFIBUS从站冗余行规的冗余解决方案
3、统一版型尺寸45MM×70MM
4、统一用户接口UART（1M bits/s）、SPI (1MHZ）
5、工作温度：-25～+60℃
6、供电：3.3V/120mA + 5V/80mA,2组稳压隔离
7、PROFIBUS-DP协议：
※DB9插座、隔离2KV、RS485输出；
※波特率9.6K～12M
※DP/V0/V1(C1+C2)
8、PROFINET-IO协议：
※2×RJ45插座（带指示灯）、隔离2KV
※内置交换芯片，可实现菊花链连接
※PROFINET IO RT/IRT实时数据通信
